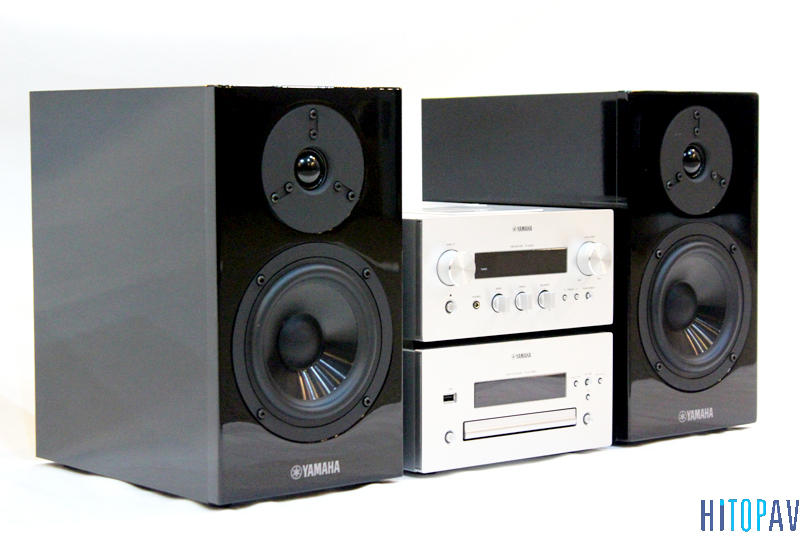

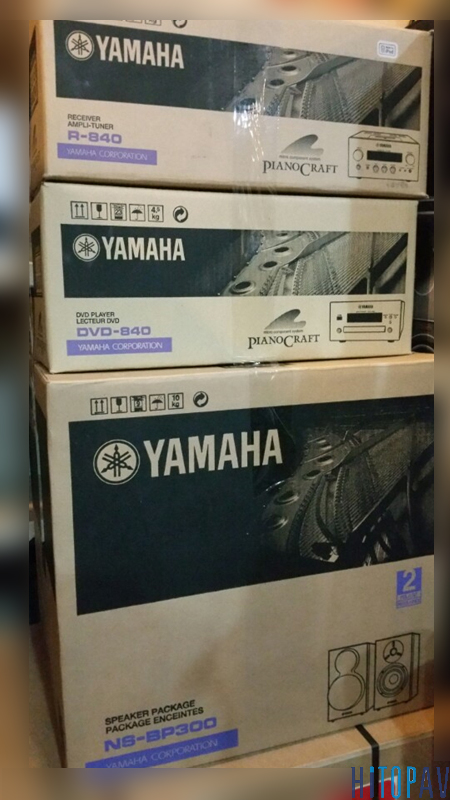

MCR-840은 3가지 제품의 조합으로 이루어져 있다. 리시버 R-840, 광학매체기기인 DVD-840, 북셀프 스피커 NS-BP300으로 각각 별도 박스에 포장되어 있다.

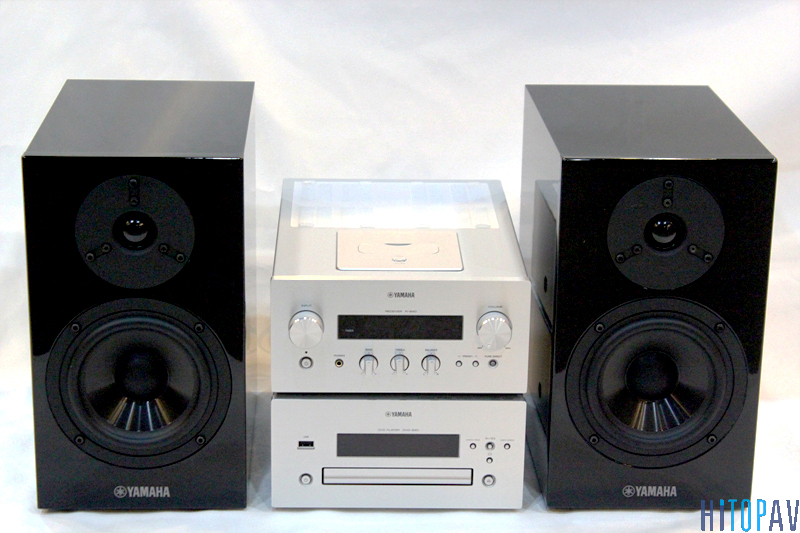

전면부 상단이 R-840 앰프부이고 하단이 DVD 플레이어인 DVD-840이다. 상하의 위치가 바꾸어서 셋팅을 해도 되겠지만 리시버 상단에 ipod 도킹 시스템이 있어서 상단에 셋팅 했다.
상단 R-840
1. 소스를 선택하는 입력단자 선택
2. 소리 크기를 조절하는 불륨단
3. 전원 스위치
4. 3.5mm 이어폰/ 해드폰 단자
5. 저음 / 고음 / 좌우 스피커 소리 균형을 조절하고 음색을 변환 시키는 Bass / Treble / Balance 단자
6. 저장된 FM 튜너 방송을 선택하는 preset 스위치
7. 불필요한 회로는 차단시키고 음악 재생에 관련된 회로만 활성화 시켜서 순수한 소리는 듣게 해주는 Pure Direct 스위치
하단 DVD-840
8. USB 입력장치: USB 메모리스틱에 있는 Mp3. AAC. WMA 형식 음원을 지원하며 jpg, Kodak, Fuji 사진 파일도 지원, DIVX 코덱 영상파일 지원, 별도로 USB 전원 공급 장치로도 이용 가능
9. CD 또는 DVD 재생 스위치 단자부
10. 전원 스위치
11. 트레이 open/close 스위치
상단 디스플레이에는 소스 입력과 FM 튜너 채널이 표시되며 하단의 디스플레이는 디스크 상태가 표시된다. 시스템 케이블 연결을 반드시 해야만 상단과 하단기기가 싱크가 되어서 작동을 한다. 소스기기를 USB, DVD로 선택하거나 리시버의 전원을 작동시키면 하단 DVD-840 전원이 자동으로 On 상태가 된다.
상단 R-840 후면
1. DVD-840과 연결하는 시스템 케이블 단자 – 연결해야 리모콘으로 제어가 가능 하다.
2. DVD-840과 연결하는 RCA 단자
3. AUX 입력 RCA 단자 (이벤트로 제공하는 블루투스 리시버를 연결하면 된다.)
4. 서브우퍼 외부 출력 단자
5. FM 안테나 연결 단자 – 일자형의 기본 안테나가 제공된다.
6. 좌우 스피커 출력 단자 – 바나나 단자 지원
하단 DVD-840 후면

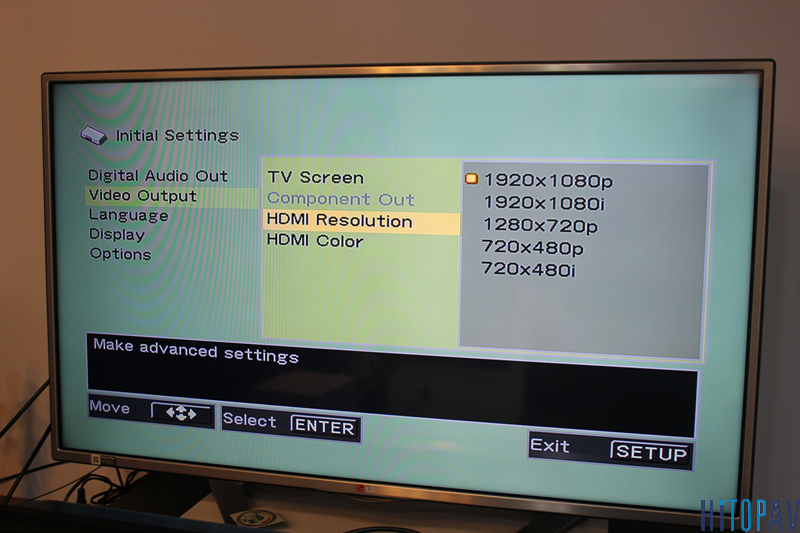

7. 디지털 영상 출력 HDMI 단자 – 기본 설정 값은 480P로 영상만 출력된다.
8. 콤포지트 영상 출력 단자 - 노란색 RCA 케이블
9. 콤포넌트 영상 출력 단자 – RGB(빨간색,녹색,청색) RCA 3가지 케이블로 영상 출력된다.

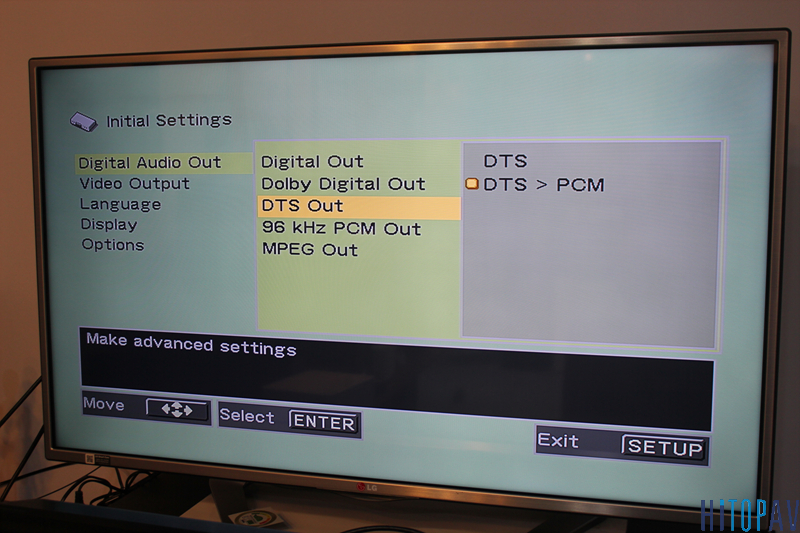

10. 옵티컬 광단자 – 음성 출력 단자로 음성이 RCA 아날로그와 동시 출력이 가능하다. MCR-840과 TV에서 동시에 스피커로 소리가 나오길 원하면 광출력 단자를 TV와 연결하면 된다.
영상은 HDMI, 콤포지트, 콤포넌트 단자를 통해 모두 동시 출력되니 2대 이상 TV에 단자를 다르게 해서 연결하면 동시 시청이 가능하다. 최대 3개의 디스플레이와 연결이 가능하다.
R-840에는 iPod, iPhone 30핀 도킹 시스템이 앰프 상단에 장착되어 있어서 사진처럼 내장된 음원 시청이 가능하다. iPod은 리모콘으로 완벽하게 제어가 가능하다.
30핀 형태의 iphone (4S 모델까지)은 시청이 가능하다.
하이탑AV에서 이벤트로 MCR-840을 구매하면 블루투스 수신기 WNA-500AR을 증정 한다. 블루투스 수신기는 매우 작으면서 깜직하고 우레탄 소재로 되어있다. 블루투스 수신기 전원 장치를 DVD-840 USB에 연결오 전원 공급을 받고 리시버 후면의 AUX 단자에 블루투스 수신기에서 제공된 3.5mm to RCA를 연결하면 스마트폰과 블루투스 연결로 음악 시청이 가능하다. 제공되는 블루투스 수신기는 EDR 코덱을 내장하고 있어서 괜찮은 음질로 음원 시청이 가능하다. – 블루투스 수신기는 충전이 완료되면 대기는 20시간 사용은 8시간 가능하다고 한다.
FM 라디오를 시청해 보았는데 기본으로 제공되는 안테나만으로도 수신이 양호했다. 테스트한 룸은 FM 수신이 잘 되는 장소가 아니었음에도 잡음이 거의 없이 잘 수신 되었다. (난시청 지역에서 FM 수신 감도를 올리려면 별도의 안테나 구입을 추천한다.) 리모콘으로 주파수를 조절해서 선곡을 하고 메모리를 누르면 손쉽게 채널을 저장해서 들을 수가 있다. 사진에 04 FM 89.10은 Preset 04번에 저장을 해서이다. 주파수는 0.05단위로 주파수 대역 조정이 가능하다.
디스크 형태 소스를 재생하는 DVD-840은 USB 단자를 갖추었다. 가장 강점은 시디뿐만이 아니라 디비디 재생이 가능하며 티비와 연결하면 사운드바가 부럽지 않은 음질로 영화 감상이 가능하다. DVD 영상매체는 음성이 멀티채널뿐만이 아니라 스테레오 채널도 같이 수록되어 있다. 음성 트랙을 멀티채널을 선택해도 다운믹스 기능이 있어서 2채널 스테레오로 감상이 가능하다.
DIVX 코덱을 지원해서 다운받은 영상을 디스크 형태로 담아서 시청이 된다. USB는 음성 파일만 지원 된다. – PC도 코덱지원이 되어야 곰플레어나 다음팟 플레이어 등에서 시청이 가능하다. 가장 범용적인 DIVX 형태의 코덱을 지원하고 있으니 해당 코덱이 지원하는 영상파일은 시청이 된다. (자막은 영상과 같이 입혀져야 볼 수 있으니 합쳐진 형태 파일을 구하거나 다음팟 엔코더 사용법을 찾아보시기 바란다.)
전면 USB 포트는 메모리 스틱 전용이며 Mp3, WMA, AAC 형식을 지원하며 공시디나 공디비디에 같은 파일형식으로 담아서 구워진 매체 디스크로도 지원 된다.
시 청
카우보이 OST에서 오프닝곡 Tank를 시청했다. 학생시절 라디오를 들으면서 공부방 책상에 놓여져 있던 전축이라고 통칭하던 콤포넌트형 올인원 오디오가 있었다. 대부분 카셋트 테이프와 라디오를 주로 듣고 시디나 엘피는 학생에게는 부담이 되는 가격이라 당시엔 테이프에 라디오 방송을 녹음해서 많이 들었다. 학생때 쓰던 오디오가 생각나는 디자인의 MCR-840으로 음악을 시청하니 카오보이 비밥 애니메이션과 연관되어서 그때가 생각났는데 그 당시에 들었던 음악 소리와는 질적으로 차원이 다르다. 마치 어린이 자전거와 경주용 자전거의 차이 같다. 생김새는 어릴적에 보았던 비슷한 자전거(오디오)이지만 격이 너무나 달랐다. 음악 첫 소절을 듣는 순간 이거는 진짜 물건이라는 느낌이 온다.
NS-BP300 스피커는 2way 방식의 북셀프 스피커다. 오디오 시장에서 리시버가 워낙에 유명해서 상대적으로 야마하 스피커가 가려진 면이 있다. 스피커를 살펴보면 상당히 잘 만들어져 있다. (소비자 입장에서 가성비가 좋은 스피커를 구입한다면 야마하 스피커를 고려해 봐야 한다.) 소리를 들으면 경쾌한 음악에 맞추어 박진감 나게 춤을 추고 싶다는 욕구가 생긴다.
에디히긴스 트리오 Bewiched를 시청했다. 카우보이 비밥 OST를 들으면서도 느꼈던 점인데 가격대를 생각하면 상당히 우수한 분리도와 해상도를 가지고 있다. 야마하가 일체형 셋트 구성으로 MCR-840을 내놓으면서 음튜닝을 상당히 잘했다는 생각이 든다. 야마하 장점인 자연스러운 음색이 피아노 소리를 들으면 그대로 잘 살려 냈구나 제품이 작고 가격이 경제적이지만 소리는 두단계 정도 위의 하이파이 제품군에서나 들을 수 있는 소리를 들려준다.
이문세와 얼마전 타계한 죠지 마이클의 알수 없는 인생과 First Time Ever I Saw Your Face를 시청하면서 느낀 점은 보컬 음색을 화사하면서도 깨끗하게 표현해 준다는 점이다. 악기소리에 보컬이 가려지거나 반대로 보컬에 악기소리가 사라지는 균형감각이 떨어지는 법이 없이 튜닝이 잘되어있다. 멋진 명화 그림 작품처럼 조화가 잘 이루어져서 소리가 들린다. 그럼에도 불구하고 소리라는 것은 개인에 따른 차이가 존재하는데 저음/고음이 부족하거나 또는 넘친다고 느껴지는 시청자를 위한 Bass/Treble 조절 장치가 있어서 음색 가감을 할 수 있다. 만약 저음이 부족하다면 서브 우퍼로 저음을 보강하라고 서브 우퍼 출력 단자가 있다.
크기는 작고 성능은 월등하게 좋은 서브 오디오가 필요한 사용자나 아이들 공부방, 어르신이 라디오를 청취하는데 조작이 어렵지 않는 오디오를 찾는다면 라면 광고처럼 내입에 따 맞는 안성맞춤 올인원오디오가 MCR-840 이다.
스 펙
리시버(R-840)
출력(6Ω, 1kHz, 10% THD) 65W + 65W*
다이나믹 출력/채널 75/100W (4/2Ω)**
주파수 응답 ±0.5dB (20Hz–20kHz)
전체 고조파 왜곡 0.04%(20Hz–20kHz, 30W/6Ω)
신호 대 잡음비 100dB(200mV)
대기 전력 소비 0.3W
크기(W x H x D) / 중량 215 x 110 x 348mm/5.7kg
DVD 플레이어(DVD-840)
신호 대 잡음비 100dB(DVD/CD)
다이나믹 레인지 100dB(DVD/CD)
고조파 왜곡 0.003%(DVD/CD)
대기 전력 소비 0.5W
크기(W x H x D) / 중량 215 x 108 x 318mm/2.8kg
스피커(NS-BP300)
드라이버 13cm 콘
입력 전력(최대/정격) 110W/60W
주파수 응답 55Hz–28kHz (-10dB)
크기(W x H x D) / 중량 176 x 318 x 305mm / 기기당 4.3kg
